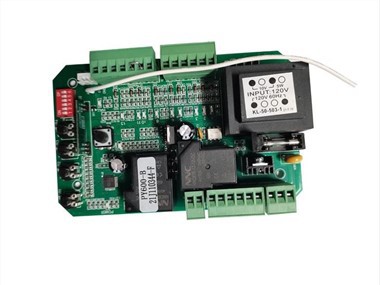

PY600-B Board Intelligent Control
1.110V/220 AC2.PCB BOARD MATERIAL -- FR-4.COMPATIBILITY--לוח הבקרה תואם רק לשלט הרחוק שלנו. אתה יכול לשאול אותנו לפני שאתה מבצע הזמנה.3. הגדרות זמן סגירה אוטומטיות--12, 24 שניות, 36 שניות.4. שלט רחוק--עבור לוח בקרה זה, אתה יכול להוסיף 25 שלטים.(אם אתה צריך את השלט הרחוק, אתה יכול לבחור אותו מהחנות שלנו.) שליטה ארוכת טווח, תואמת למערכת HOMELINK, מהירה ונוחה.5.קל להתקנה ולהגדרה--תוכל להתקין ולהגדיר בעצמך לפי את ההוראות בקלות.
כל עבודה במתח 110V/220V AC חייבת להתבצע רק על ידי חשמלאי מורשה.ודא שהחשמל כבוי לפני ביצוע שינויים כלשהם.
הוראות מסוףכל השינויים בהגדרות אלה להלן חייבים להיעשות על ידי חשמלאי מורשה.
טרמינל J2 (לפי איור 15):
טרמינל 6:מתג הולכי רגל עם לחצן לחיצה חיצוני
טרמינל 5:דחיפה חיצונית של בקרת פתיחה/עצירה/סגירה/עצירהלחצן (פתיחה/עצירה/סגירה חוזרת)
טרמינל 4:מסוף משותף לכל דחיפה של בקרה חיצוניתלַחְצָן
טרמינל 3:מתג לחצן עצירה חיצוני.
טרמינל 2:מתג לחצן פתיחה חיצוני.
טרמינל 1:מתג לחצן סגירה חיצוני.
טרמינל J5:מתג גבול ואביזריםאביזרים נוספים נמכרים בנפרד
טרמינל 13:פתח את מתג הגבול
טרמינל 12:מסוף משותף של מתג הגבול
טרמינל 11:סגור את מתג הגבול
טרמינל 10:מחבר גלאי לולאה (חווט מראש על ידי המפעל)
טרמינל 9:קרקע/כדור הארץ (GND)
טרמינל 8:קלט תא פוטו (NC). אם לא מותקן תא פוטו, השתמשמגשר בין טרמינלים 8 ו-9.
טרמינל 7:ספק כוח לאביזרים (בתוספת 15V)הערה: אם יש צורך לשנות את כיוון התנועה, יש לחוטים של 11 ו-13 במסוף J5להחלפה אחד עם השני.
בדוק את הדלת
לאחר התקנת הדלת, כוונו את קפיץ הפיתול, פתיחה או סגירה ידנית של הדלת אשר צריכה להיות גמישה ולפעול ללא קיפאון, שימו לב לכיוון הסיבוב של חבל החבל אשר אמור להיות עקבי עם כיוון הפתיחה והסגירה של מפעיל הדלת התעשייתית. .
